★パネルインターフェース   PANEL INTERFACE
  〜 さまざまなアプリケーションに対応したMCONシリーズをご提案 〜

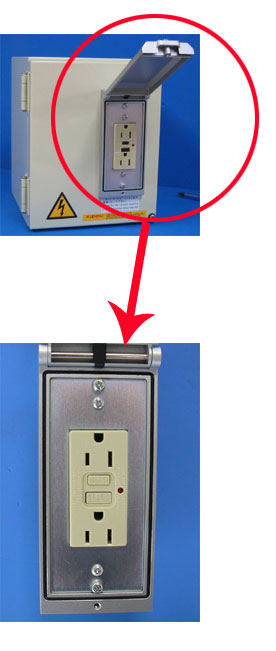

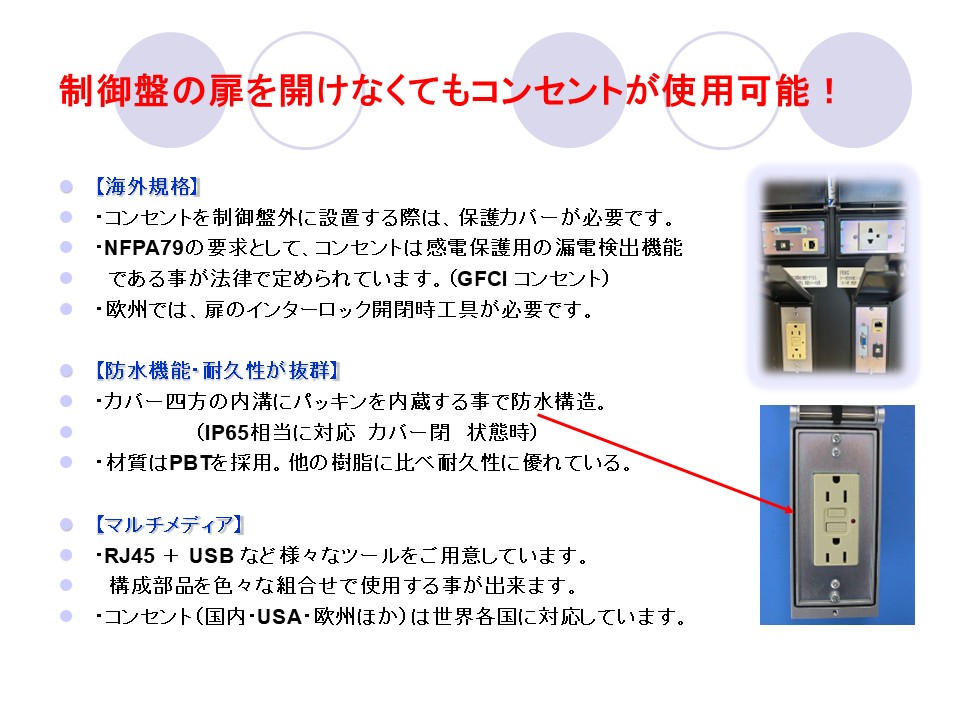

制御盤の扉を開けなくてもコンセントが使用可能!

海外規格

  • コンセントを制御盤外に設置する際は、保護カバーが必要!
  • NFPA79 の要求として、コンセントは感電保護用の漏電検出機能である事! (GFCI コンセント )
  • 欧州では扉のインターロック開閉時工具が必要!

防水機能

  • カバー四方の内溝にパッキンを内蔵する事で防水構造。( IP65 対応  カバー閉 状態時 )

マルチメディア

  • RJ45+USB など様々なツールを用意。
  • コンセント(国内・ USA ・欧州ほか)は世界各国に対応!

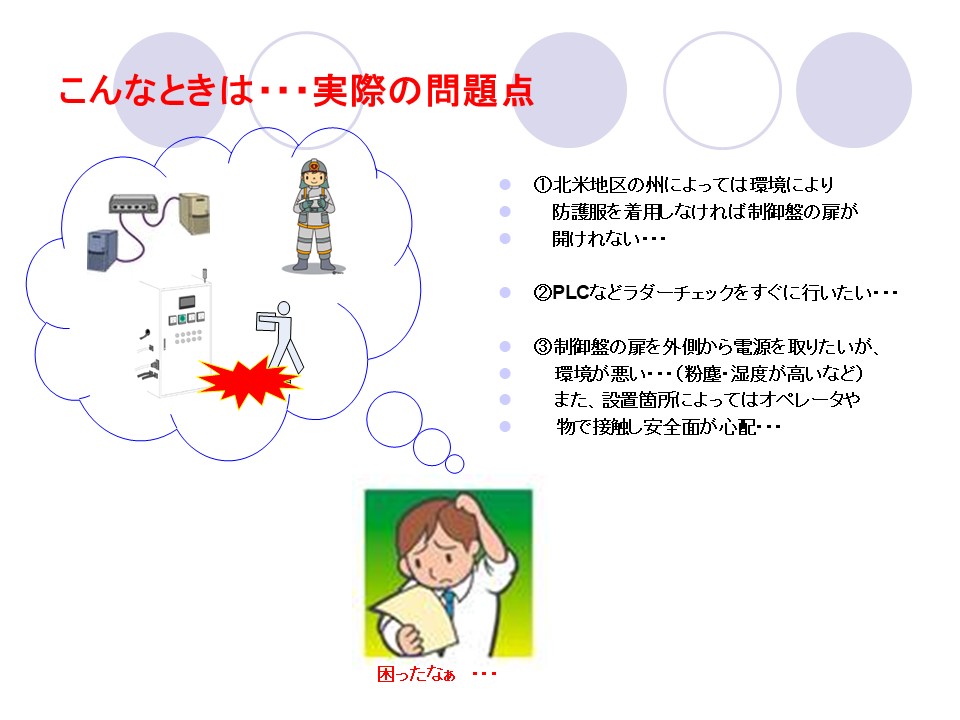

こんな時は・・・・

•  北米地区では環境により防護服を着用しなければ扉が開けない・・・

•  PLC など DATA をすぐに調べたい・・・

•  扉の外側から電源を取りたいが、 環境が悪い・・・(粉塵・湿度など)

  また、設置場所によっては人や物で接触し安全面が心配・・・

マドカシステム製 MCON シリーズは、さまざまな問題点を解消します!



  『構成表』
  ●・・・搭載部品標準装備
  ○・・・搭載部品選択部品(複数は最大搭載可能な個数)

<MCON-001 タテ型> Download 搭載部品(選択可) ACアウトレット RJ45 USB Mini DIN 6P D-SUB サミコン その他
国内 北米 複合 複合 中国 国内 国内 国内 国内 海外 海外 海外 海外
2口用 GFCI A/BS マルチ Type-O 2口:A/BS,O マルチ 標準 抜け防止 ブランク 100V用 BS1363 C-IV,C B3,BS,SE C14 インレット ケーブル長 9P 15P 25P 15P高密度 24P

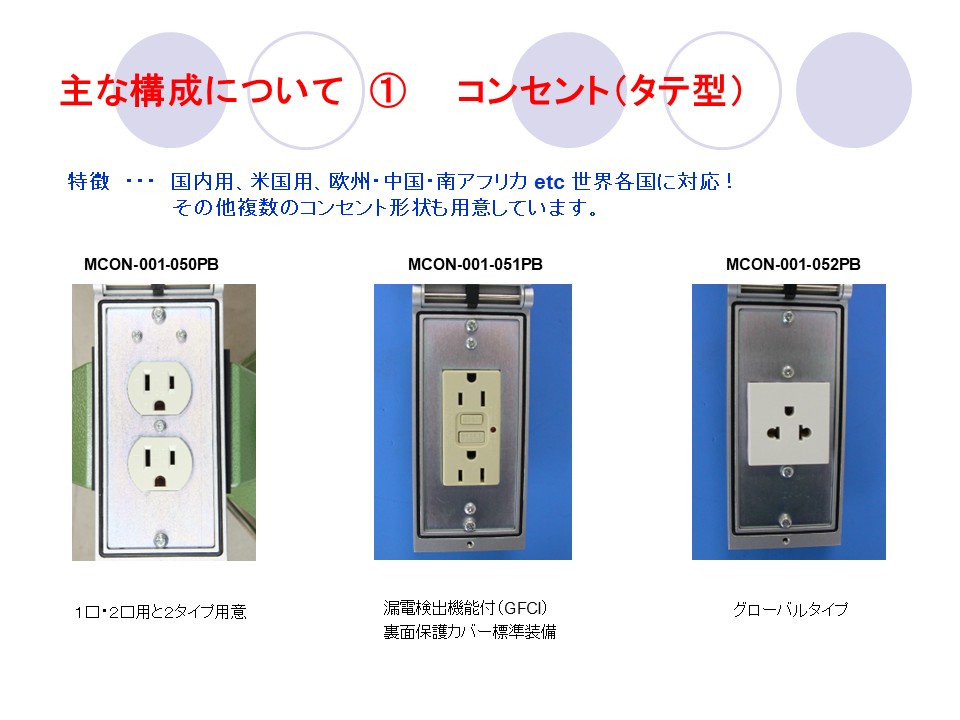

MCON-001-050 図番.PDF , 図番.DXF 国内コンセント
MCON-001-051 図番.PDF , 図番.DXF 北米コンセント
MCON-001-052-* 図番.PDF , 図番.DXF 複合コンセント,Cタイプ
MCON-001-053A*D*U* 図番.PDF , 図番.DXF 国内コンセント,USBorD-sub9P *2 〇〇〇〇 〇〇〇〇

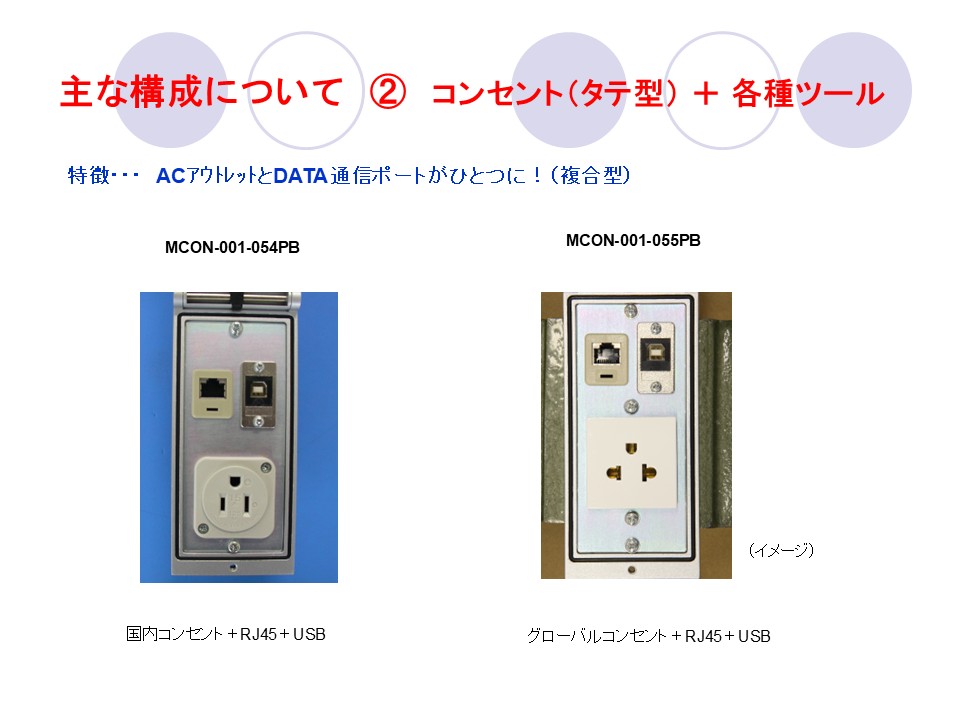

MCON-001-054A*R*U* 図番.PDF , 図番.DXF 国内コンセント,RJ45,USB
MCON-001-055A*R*U* 図番.PDF , 図番.DXF 海外コンセント,RJ45,USB
MCON-001-056A*R*U* 図番.PDF , 図番.DXF 海外コンセント,RJ45,USB
MCON-001-057A*DI6**U* 図番.PDF , 図番.DXF 国内コンセント,Mini-DIN,USB
MCON-001-058A*D**R* 図番.PDF , 図番.DXF 国内コンセント,D-sub,RJ45
MCON-001-059A*R* 図番.PDF , 図番.DXF 国内コンセント,RJ45*2 〇〇〇〇
MCON-001-060D*U*R* 図番.PDF , 図番.DXF サミコン,USBorD-sub9P,RJ45 〇〇〇〇

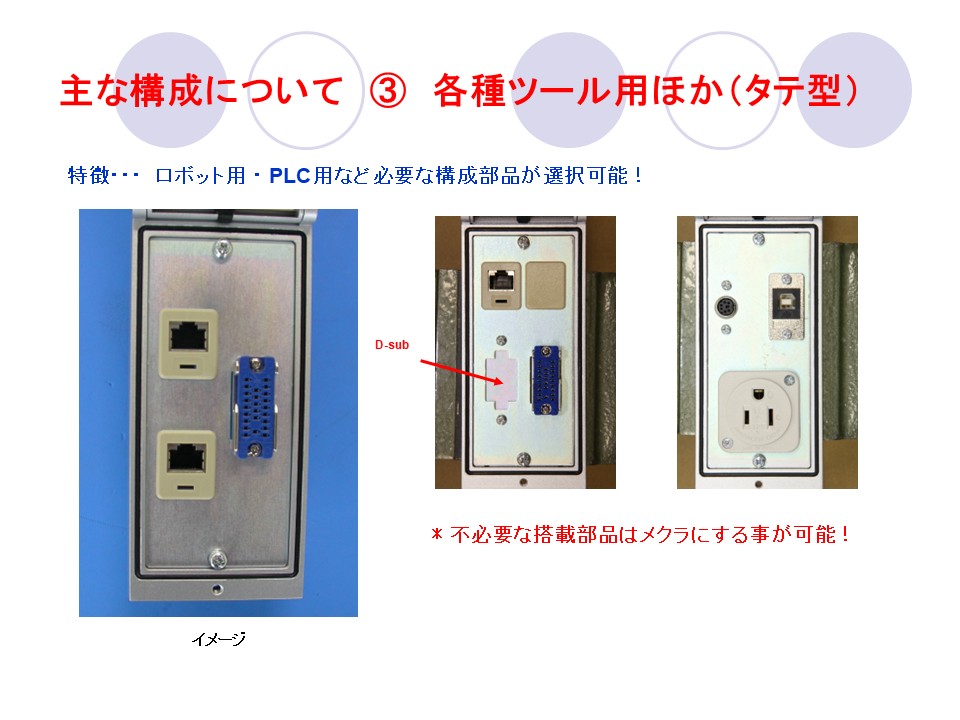

MCON-001-061D**R*U* 図番.PDF , 図番.DXF 各D-sub,RJ45,USB
MCON-001-062R*U* 図番.PDF , 図番.DXF RJ45*2,USB*2 〇〇〇〇 〇〇〇〇
MCON-001-063DL**DR**R*U* 図番.PDF , 図番.DXF 各D-sub,RJ45,USB 〇〇〇〇〇〇〇〇
MCON-001-064DL**DC**DR** 図番.PDF , 図番.DXF 各D-sub*3 〇〇〇〇〇〇〇〇〇〇〇〇
MCON-001-066 図番.PDF , 図番.DXF 国内コンセント,D-sub15P*2,USB ●●
MCON-001-067 図番.PDF , 図番.DXF MIL PTコネクタ*2 ●●
MCON-001-068** ** ** 図番.PDF , 図番.DXF USB*4,RJ45*4,HDMI*4 〇〇〇〇〇〇〇〇 〇〇〇〇〇〇〇〇 〇〇〇〇
MCON-001-070CMR*U* 図番.PDF , 図番.DXF 中国マルチコンセント,RJ45,USB
MCON-001-080-AOA3 図番.PDF , 図番.DXF 複合コンセント,Cタイプ
MCON-001-071-ACR*U* 図番.PDF , 図番.DXF 海外コンセント,RJ45,USB
MCON-001-072-ACR*U* 図番.PDF , 図番.DXF 海外コンセント,RJ45,USB

<MCON-030 ヨコ型> Download 搭載部品(選択可) ACアウトレット RJ45 USB Mini DIN 6P D-SUB サミコン その他
国内 北米 複合 複合 中国 国内 国内 国内 国内 海外 海外 海外
2口用 GFCI Type:A/BS マルチ Type-O 2口:A/BS,O マルチ 標準 抜け防止 ブランク 100V用 Type-BS1363、B3L Type:C-IV,C Type:B3,BS,SE ケーブル長 9P 15P 25P 15P高密度 24P 選択可

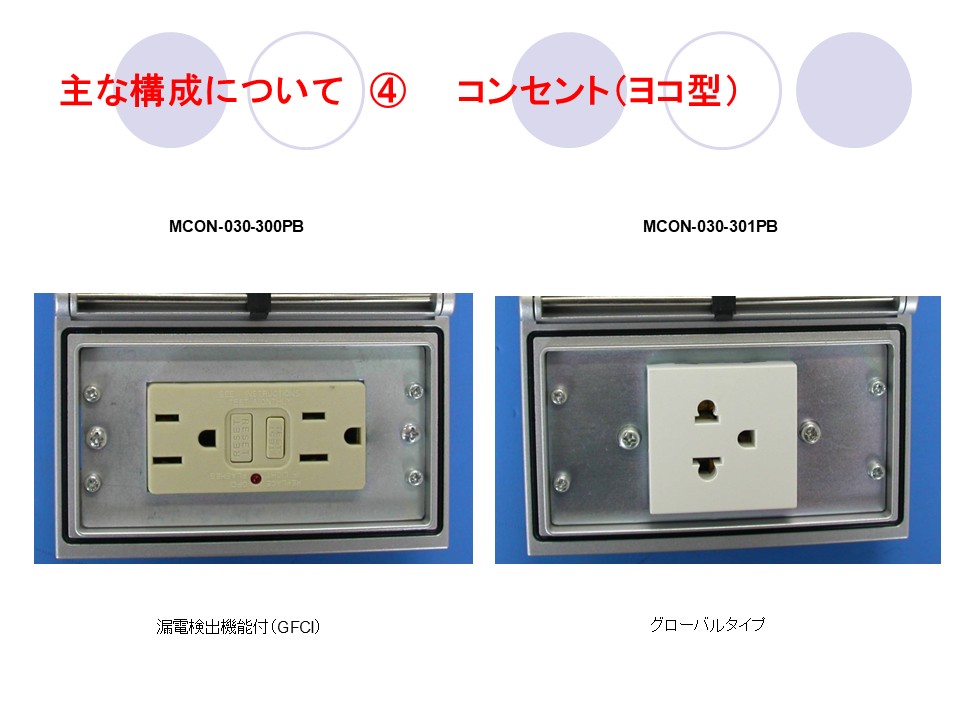

MCON-030-300 図番.PDF , 図番.DXF 北米コンセント
MCON-030-301 図番.PDF , 図番.DXF 複合コンセント

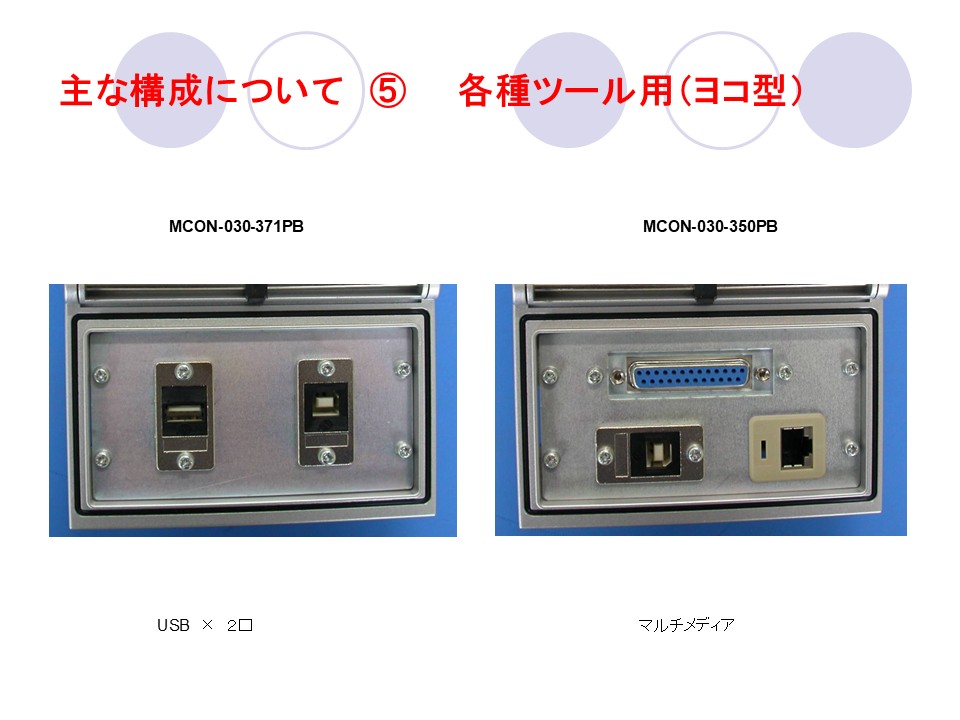

MCON-030-350D**R*U* 図番.PDF , 図番.DXF 各D-sub,RJ45,USB
MCON-030-354A*R*U* 図番.PDF , 図番.DXF 国内コンセント,RJ45,USB
MCON-030-370 図番.PDF , 図番.DXF USB*2 ●●
MCON-030-371 図番.PDF , 図番.DXF USB*2 ●●
MCON-030-372 図番.PDF , 図番.DXF RJ45,USB*2,Φ16メクラ ●●
MCON-030-373*U* *** 図番.PDF , 図番.DXF シガーソケットor国内コンセント,USB*3 〇〇〇〇〇〇
MCON-030-374*U*D15UB 図番.PDF , 図番.DXF シガーソケットor国内コンセント,D-sub15P,USB
MCON-030-376**U*R* 図番.PDF , 図番.DXF シガーソケットor国内コンセント,USB,RJ45
MCON-030-377U*A*U* 図番.PDF , 図番.DXF 海外コンセント,USB*2 〇〇〇〇
MCON-030-378 図番.PDF , 図番.DXF USB*2,RJ45*2 ●● ●●
MCON-030-379U*ACU* 図番.PDF , 図番.DXF 海外コンセント,USB*2 〇〇〇〇
MCON-030-380U*B3S 図番.PDF , 図番.DXF 海外コンセント,USB
MCON-030-381U* ** D* 図番.PDF , 図番.DXF USB,海外コンセント,D-sub15P
MCON-030-382U* B3L U* 図番.PDF , 図番.DXF 海外コンセント,USB*2 〇〇〇〇
MCON-030-383U* CM U* 図番.PDF , 図番.DXF 海外コンセント,USB*2 〇〇〇〇
